Karten für Garmin Outdoor-GPS-Geräte

von | Mai 14, 2015 | 27 Kommentare

Soll es eine Vektorkarte sein? Oder eine Rasterkarte? Wie installiere ich eine OpenStreetMap-Karte? Was ist eine gmapsupp-Datei? Lassen sich mehrere Karten gleichzeitig installieren? – Fragen über Fragen! Das Thema "Karten für Garmin Outdoor GPS-Geräte" ist schier komplex und nahezu unerschöpflich.

Inhalt:

  1. Kartentypen
  2. Bezugsquellen von Karten
  3. Speichermedien für Karten
  4. Rasterkarten
  5. OpenStreetMap Karten
  6. Vergleich von Karten
  7. Installation mit MapInstall

(komplett überarbeitet 05/2015)

1: Kartentypen

Auf Garmin-Geräten lassen sich drei Kartentypen verwenden:

  • Vektorkarten
  • Rasterkarten
  • Satellitenbilder

Vektorkarten sind der am häufigsten verwendete Kartentyp. Beispiele: Garmin Topo Deutschland (topographische Karte), Garmin City Navigator (Straßenkarte). Rasterkarten sind inzwischen sehr beliebt, mit ihrem Papierkarten-Feeling können sie die Orientierung erleichtern (bestes Beispiel: Garmin Alpenvereinskarten v3). Satellitenbilder werden eher selten verwendet, deshalb wird auf diesen Typ auch nicht näher eingegangen.

Vektor- und Rasterkarten im Vergleich: Vor- und Nachteile

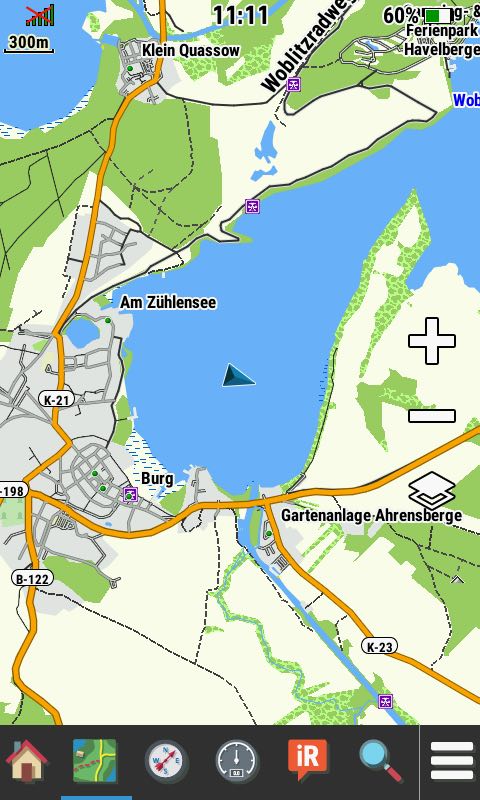

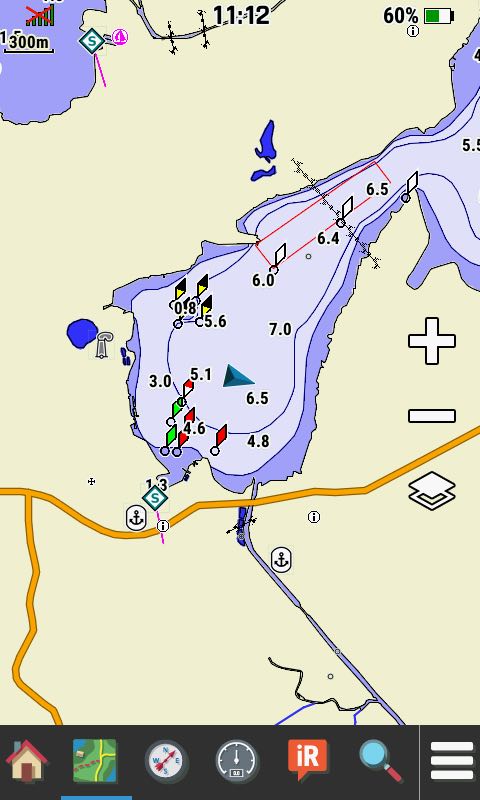

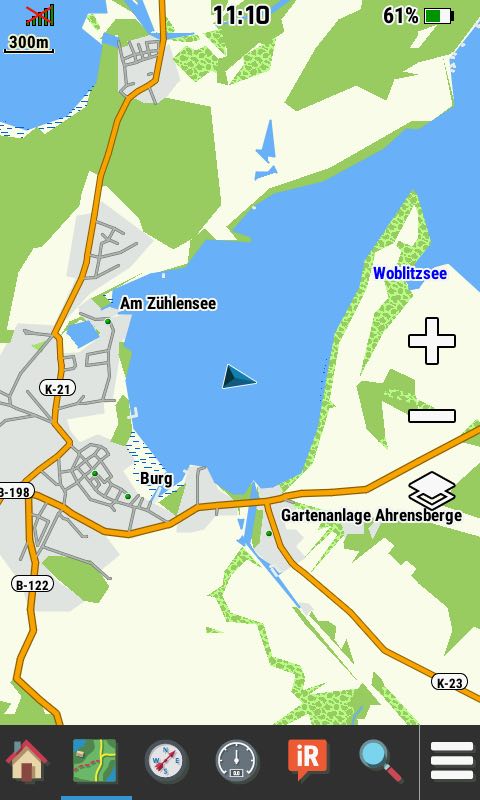

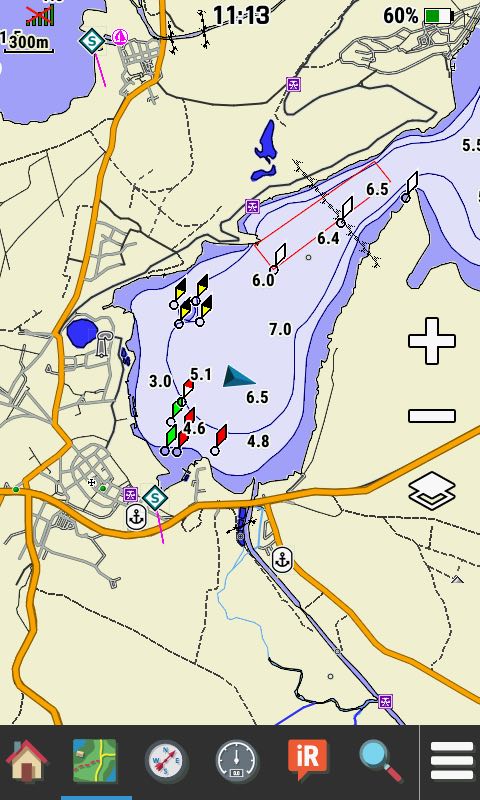

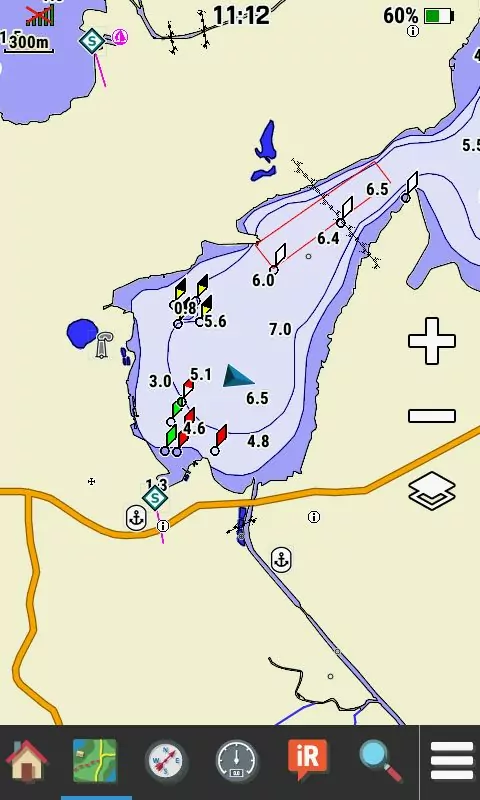

Vektorkarten

  • Über den gesamten Zoombereich scharf
  • Teils abstrakte Darstellung, die manchem Nutzer das Orientieren erschwert
  • Verknüpfen von Informationen mit den Kartenelementen, z.B. Straßennamen und POIs
  • Automatisches Routing entlang von Wegen und Straßen möglich
  • Wechselnder Informationsgehalt in Abhängigkeit von der Zoomstufe
  • Kleinere Dateigrößen im Vergleich zu Rasterkarten, damit wird weniger Speicherplatz benötigt
  • Plastische Geländedarstellung durch digitale Höhenmodelle
Rasterkarten

  • Nur in einem bestimmten Zoombereich scharf (außer Multilayer-Karten)
  • Informationsgehalt, Optik und Papierkarten-Feeling können die Orientierung erleichtern
  • Meist höhere Detailtreue
  • Kartenmaterial mit extra gekennzeichneten Wanderwegen bzw. Skitouren erhältlich (z.B. Karten vom Alpenverein)
  • Auch für exotische Regionen verfügbar
  • Eingescannte Karten verwendbar
  • Beim Ausrichten der Karte in Fahrtrichtung, z.B. beim Radeln, steht der Text mitunter auf dem Kopf
Ein starkes Duo: Die Kombination von Vektor- und Rasterkarten. Wenn beide Kartentypen auf dem Gerät installiert und auch im Setup aktiviert sind, dann überlagern die Daten der Vektorkarte (POIs, Wege, Höhenlinien) die Rasterkarte. Ein schönes Beispiel ist die Garmin Topo Schweiz v4 PRO oder der Garmin Wander-Atlas Tirol, hier befinden sich beide Kartentypen vorinstalliert auf einer microSD-Karte.

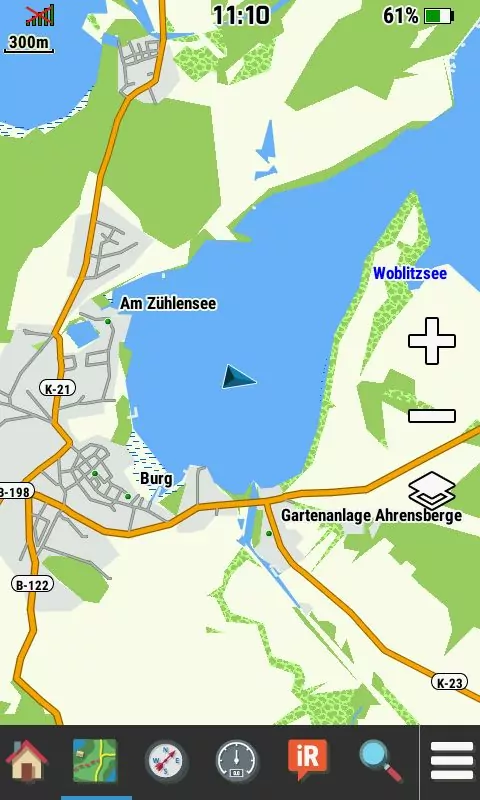

Vektorkarte (Garmin Topo Deutschland) in unterschiedlichen Maßstabsbereichen (Geocaches überlagern die Karte)Rasterkarte (Garmin BirdsEye Select) in unterschiedlichen Maßstabsbereichen (Geocaches überlagern die Karte)
Vektorkarte (Garmin Topo Deutschland)Rasterkarte (Garmin BirdsEye Select)
Vektorkarte (Garmin Topo Deutschland)Rasterkarte (Garmin BirdsEye Select)

2: Wichtige Bezugsquellen für Karten

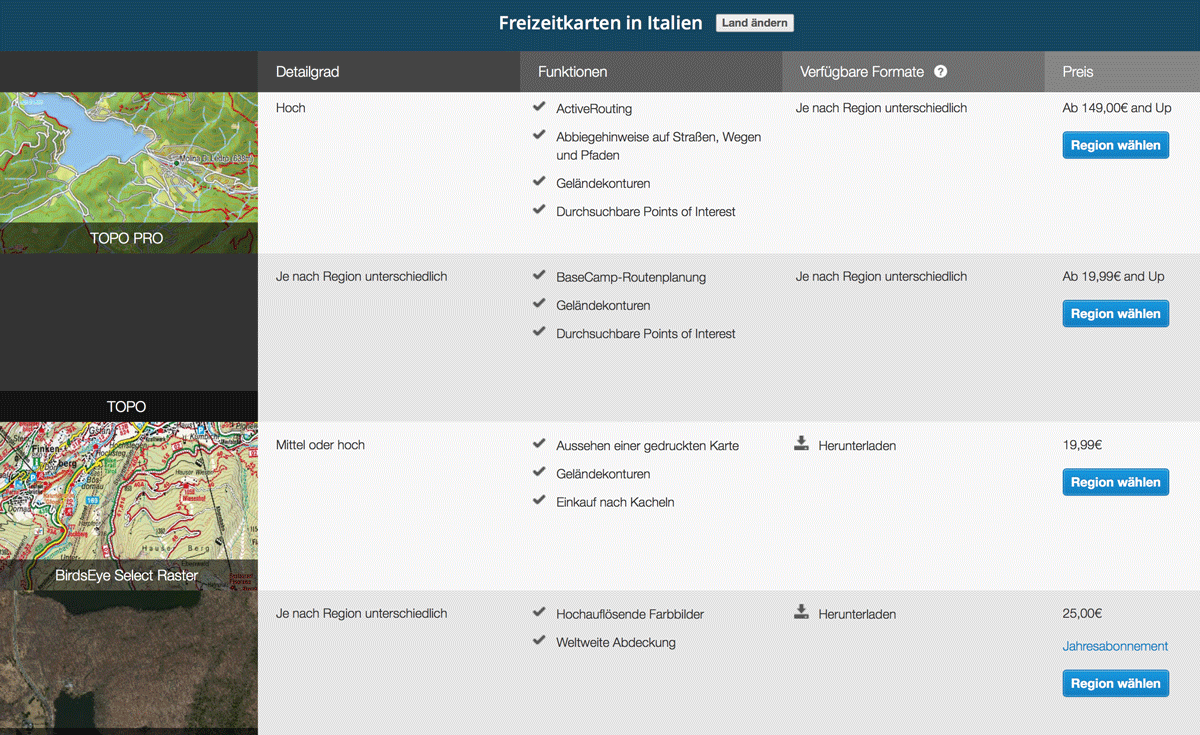

Ein großer Vorteil von Garmin Outdoor GPS-Geräten ist das riesige Angebot an kommerziellen und kostenlosen Karten. Die folgenden Links sind eine erste Hilfe, um sich im Dschungel der Garmin-kompatiblen Karten zurechtzufinden:

3: Speichermedien von Garmin Karten

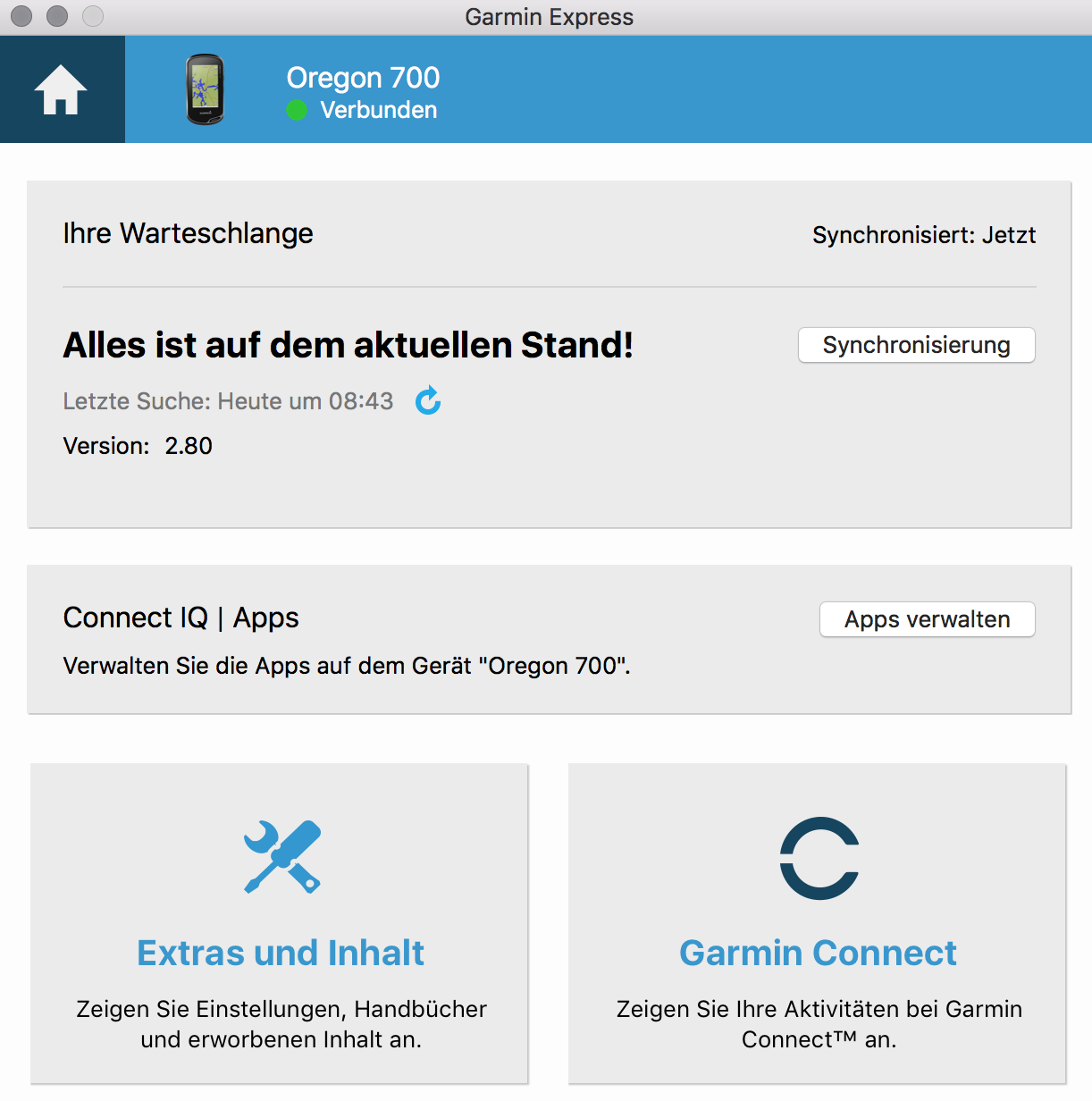

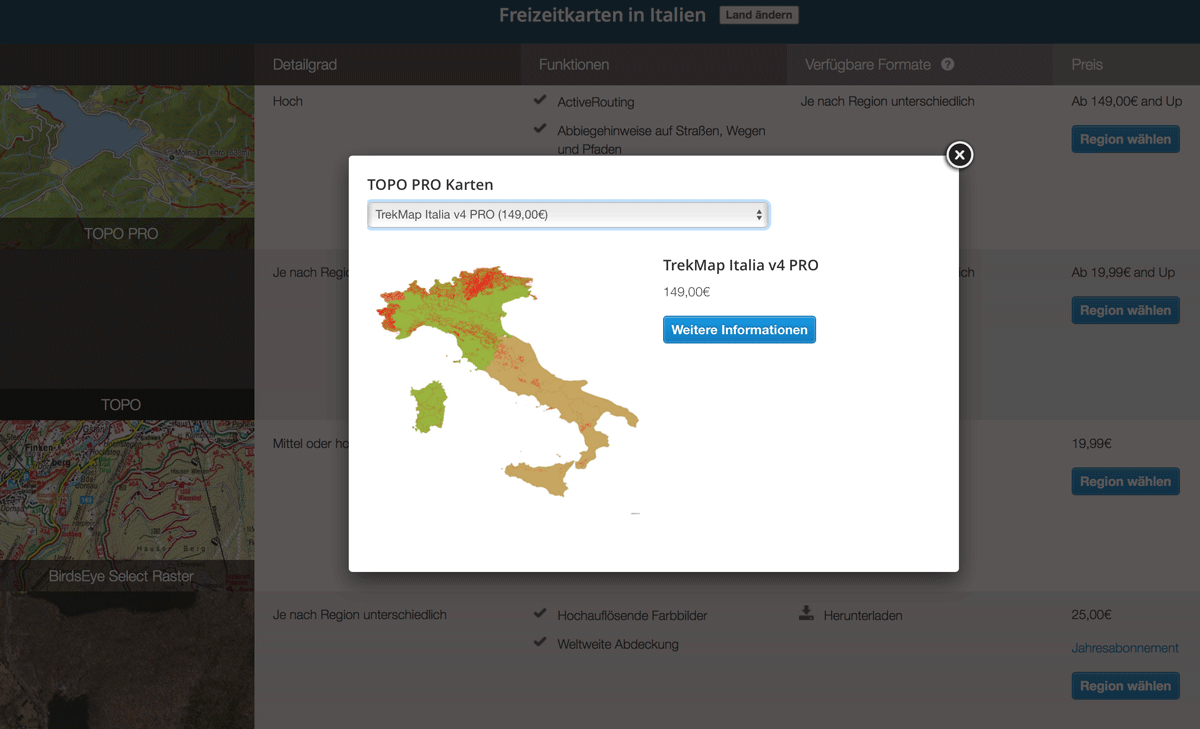

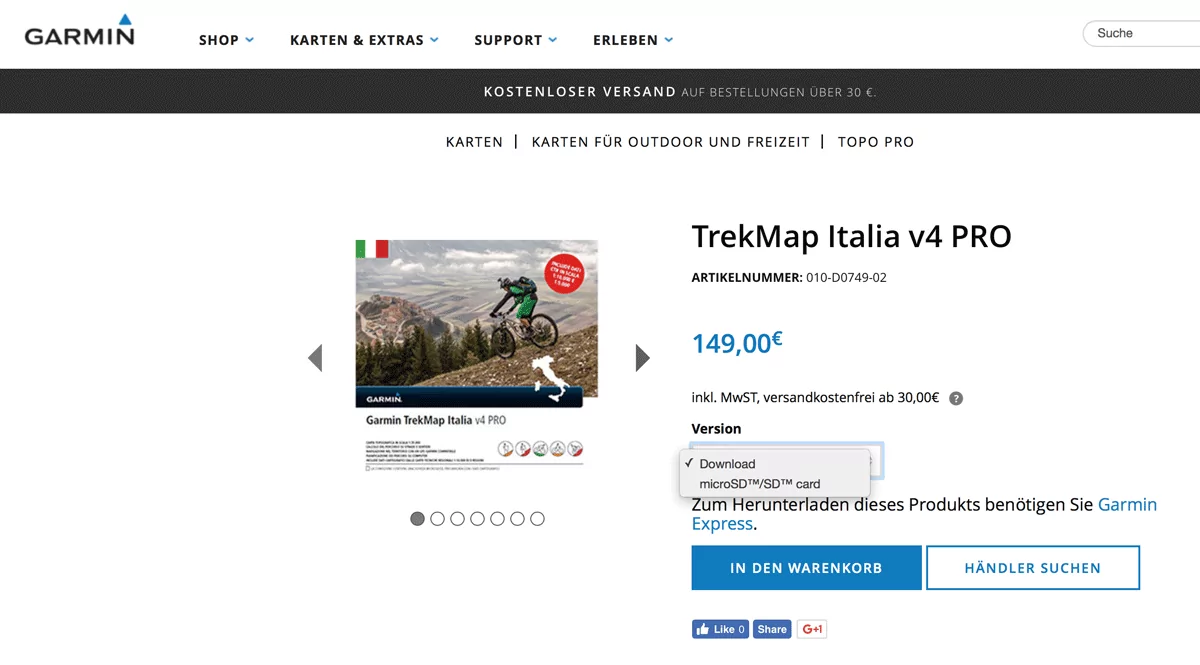

Garmin bietet seine Karten in Form unterschiedlicher Produkte bzw. auf unterschiedlichen Speichermedien an (manche Karten gibt es in mehreren Varianten):

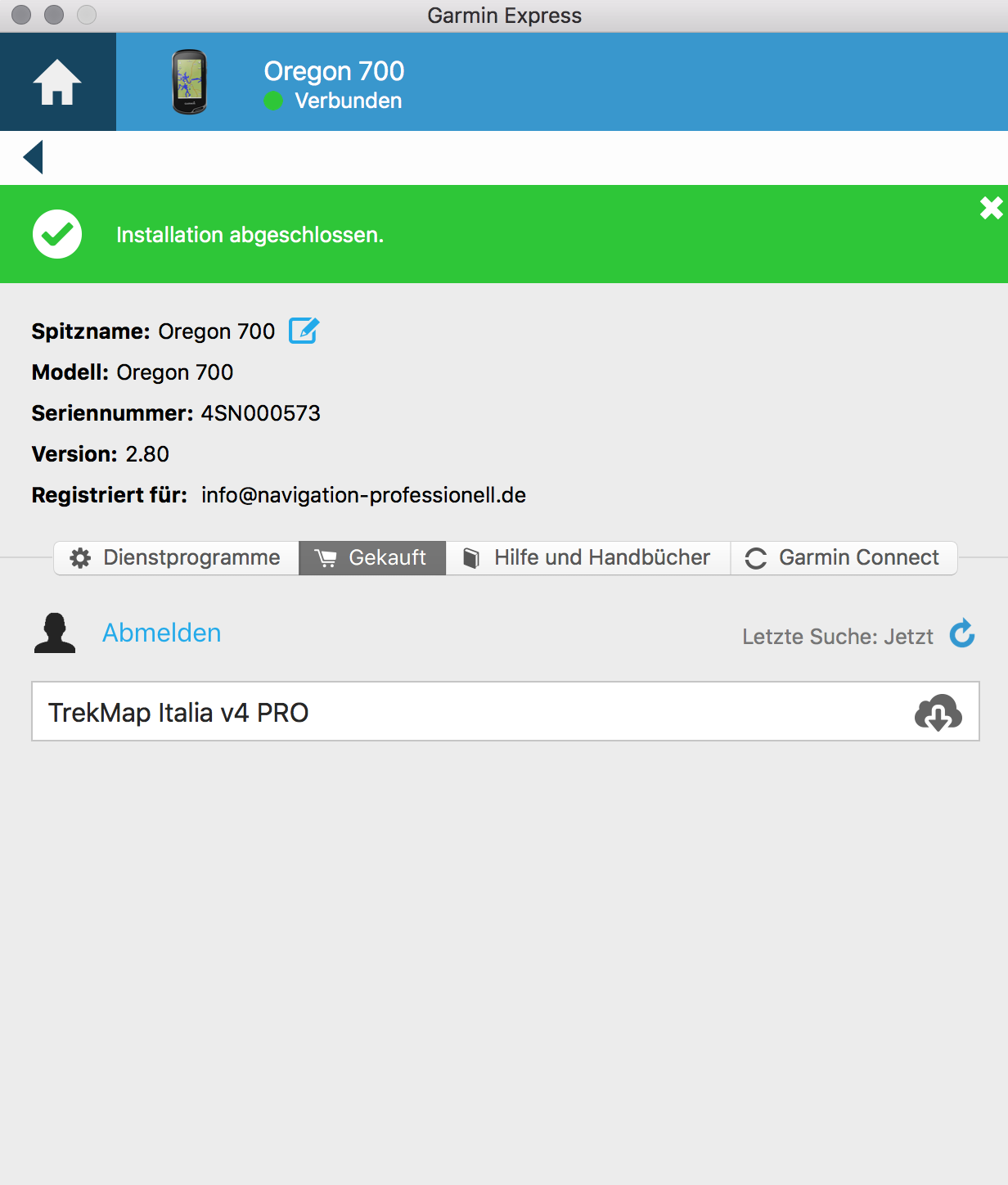

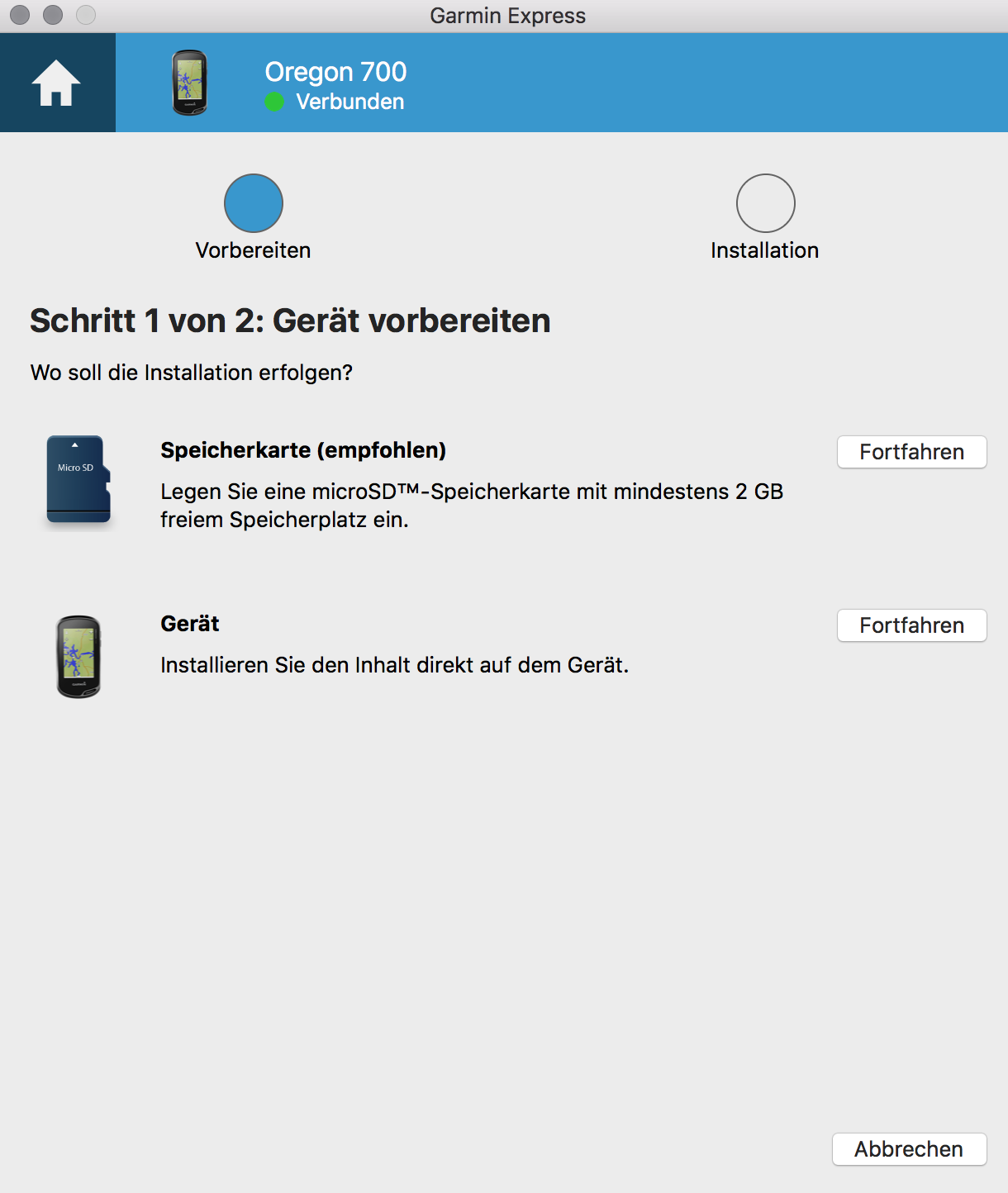

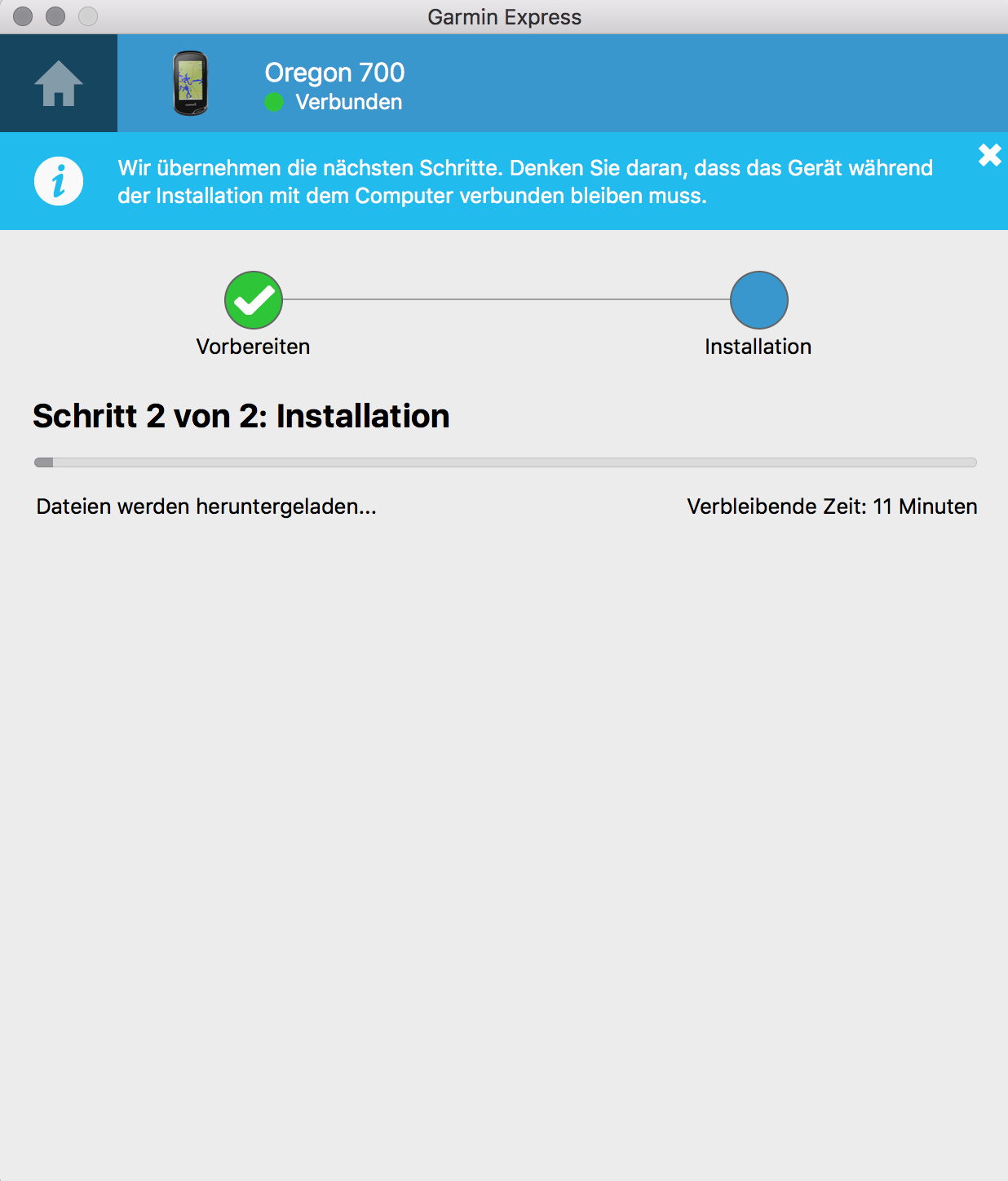

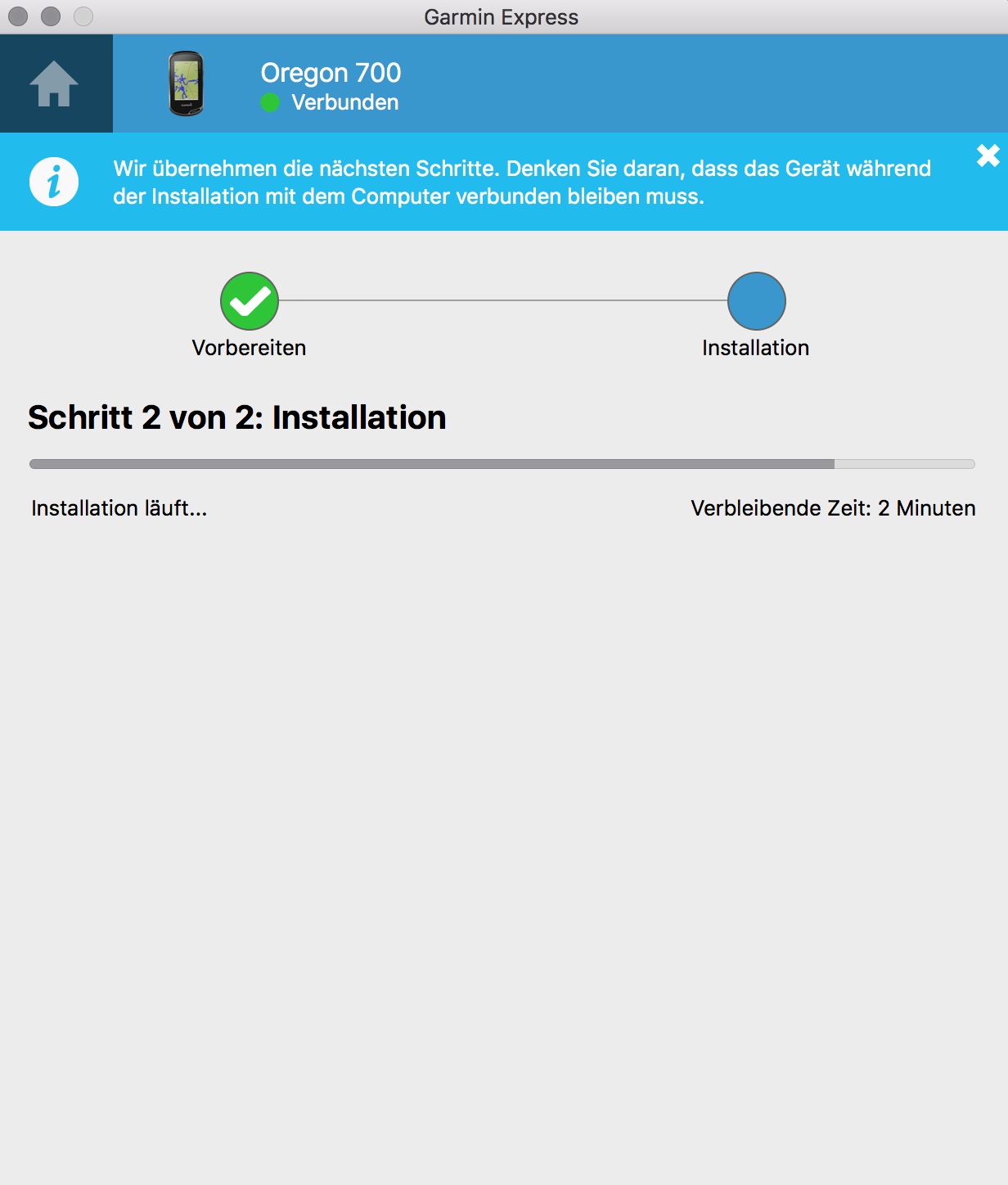

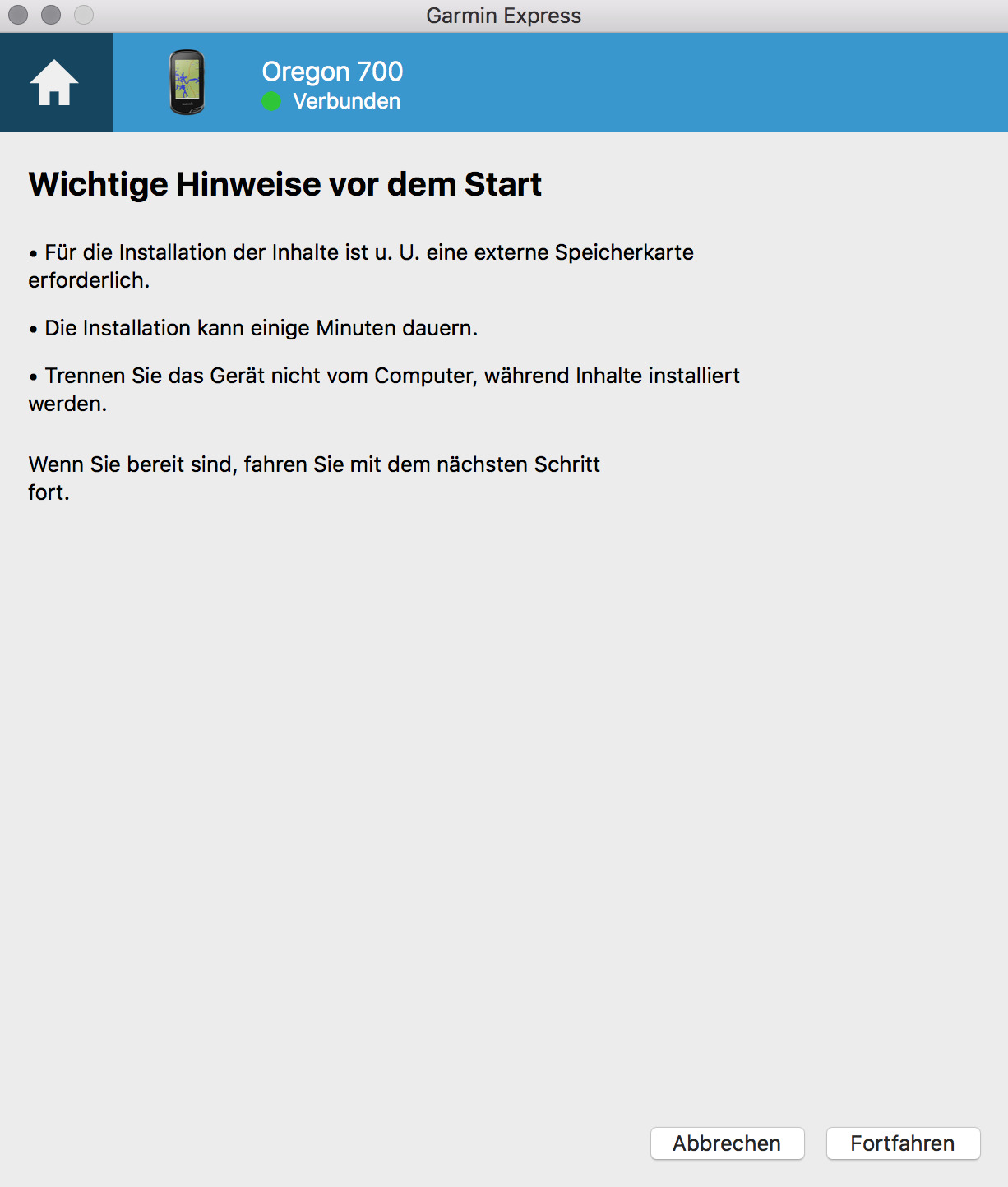

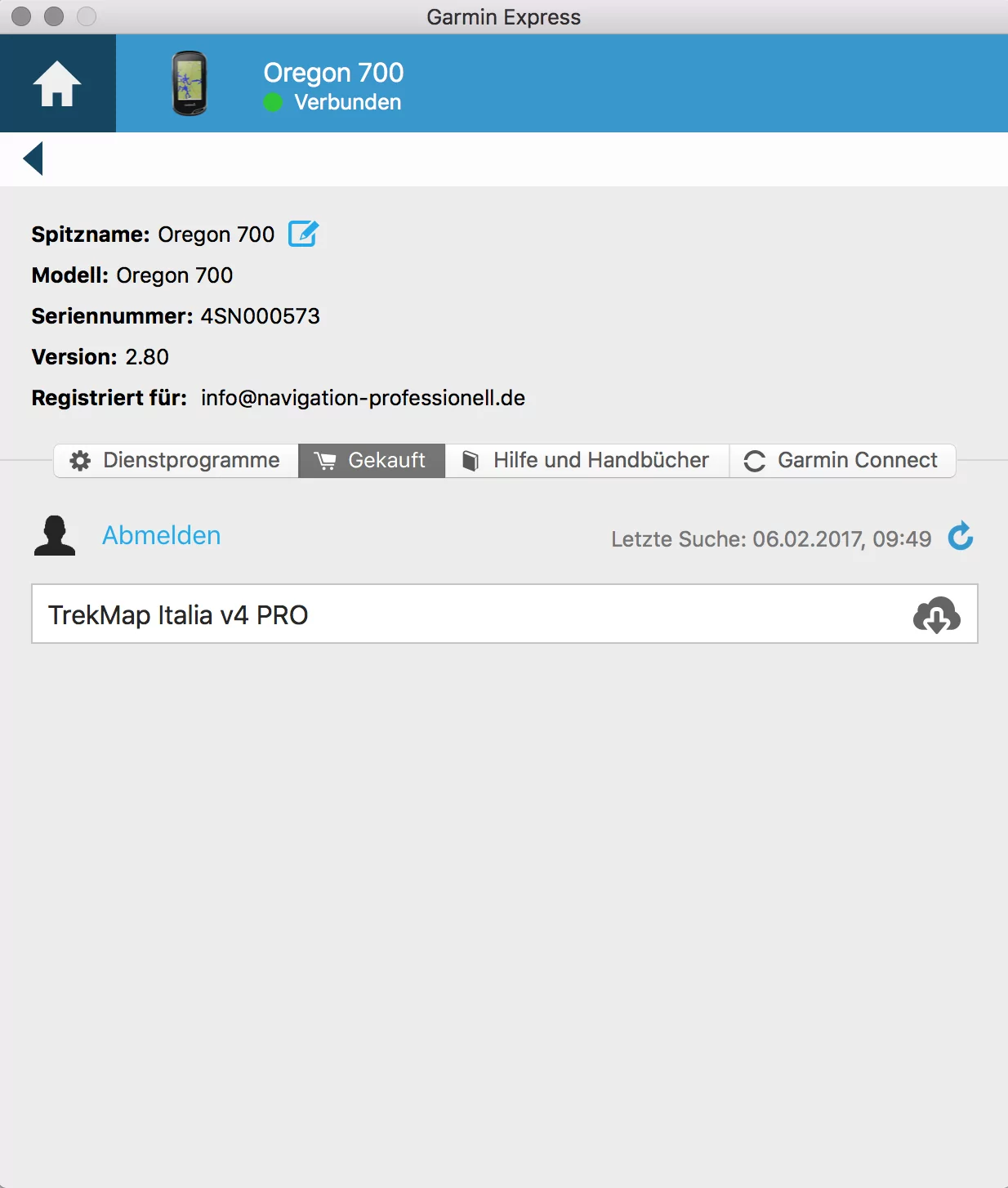

  • Erhältlich als Download-Produkt (z.B. Topo Deutschland)
  • Als Download via Garmin BaseCamp (Garmin BirdsEye Select Rasterkarten, siehe unten)
  • Auf DVD mit zusätzlicher microSD/SD-Karte (z.B. Topo Deutschland)
  • Auf microSD/SD-Karte (z.B. Alpenvereinskarten, Topo Finnland)

Jede dieser Varianten hat Vor- und Nachteile. Ausführliche Infos zu den Varianten gibt es bei Garmin in der FAQ-Sammlung ("Welches Format der Karte verwende ich für mein Gerät?").

4: Rasterkarten für Garmin-Geräte

Um auf Garmin-Geräten Rasterkarten verwenden zu können gibt es mehrere Möglichkeiten.

Garmin-Produkte:

  • Vorinstalliert auf microSD/SD-Karte: Beispiele, Garmin Alpenvereinskarten v3 oder Garmin Wander-Atlas Tirol. Die microSD-Karte muss nur in das Gerät gesteckt werden, eine aufwändige Installation entfällt. Mit Hilfe von Garmin BaseCamp ist eine Verwendung der Karten am PC möglich (z.B. bei den AV-Karten).

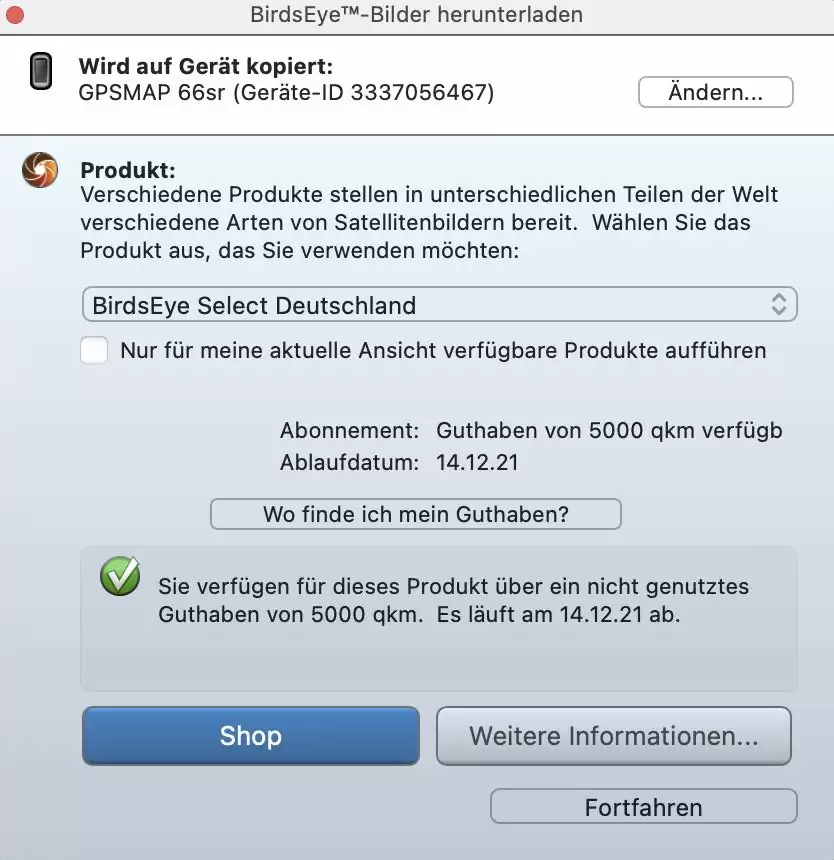

  • Garmin BirdsEye Select: Kauf und Installation über Garmin BaseCamp, siehe Ausprobiert: Garmin BirdsEye Select Rasterkarten (Installation, Praxis). BirdsEye Select Rasterkarten lassen sich auf dem dafür freigeschalteten Gerät und in Garmin BaseCamp verwenden.

Custom Maps:

  • Custom Maps mit Hilfe von Google Earth erstellen , siehe PDF-Download (Quelle: Garmin). Aufwendig und relativ ungenau, nicht unbedingt zu empfehlen.
  • Rasterkarten mit kostenpflichtigen Drittanbieter-Programmen erstellen, z.B. QuoVadis (vormals Touratech QV) oder MagicMaps Tour Explorer
  • Zahlreiche Freeware-Programme wie Mobile Atlas Creator, gMapMaker oder OkMap. Eher für ambitionierte Anwender interessant.

Custom Maps unterliegen aber gewissen Beschränkungen. Die maximale Bildgröße jeder einzelnen Custom Map Kachel (= eine jpg-Datei) darf nur ca. 3 MB bzw. 1024 x 1024 Pixel (oder 512 x 2048 etc.) betragen, je nach Gerät sind unterschiedlich viele Kacheln verwendbar (siehe Wieviele Dateien passen auf mein Garmin?.

5: OSM (OpenStreetMap) Karten für Garmin-Geräte

OpenStreetMap Karten sind eine phantastische Möglichkeit, sein Garmin mit topographischen Karten zu füttern. Ihre großen Vorteile: Sie sind kostenlos, teilweise routingfähig und für viele Länder erhältlich – weltweit! Die Qualität der OSM-Karten ist je nach Land allerdings sehr unterschiedlich. In Ländern mit einer engagierten OSM Community – wie in Deutschland, Polen oder der Slowakei – können sie durchaus an die Qualität kommerzieller Karten heranreichen (teilweise sogar toppen!), die Qualität ist aber auch hier regional sehr unterschiedlich.

Detaillierte OpenStreetMap-Karte der Slowakei: Die Qualität ist für viele Touren vollkommen ausreichend!

Detaillierte OpenStreetMap-Karte der Slowakei: Die Qualität ist für viele Touren vollkommen ausreichend!

Eine sehr gute Übersicht über verfügbare OSM-Karten gibt es hier: OpenStreetMap für Garmin Wer sich die Suche nach einer Karte für Deutschland sparen möchte, dem sind folgende Direktlinks empfohlen:

Auf den ersten Blick mag das Installieren einer OSM-Karte kompliziert erscheinen. Ist es aber nicht! Um sich das Leben einfach zu machen, sollte man sich auf OSM-Karten konzentrieren, die als "*.exe" (Installer-Datei) oder/und "gmapsupp.img" Datei vorliegen. Manche Download-Pakete enthalten sogar beide Typen.

"*.exe" Dateien (Beispiele: Install_Freizeitkarte_DEU.exe, ms_setup.exe, mtbbayern.exe) müssen nach dem Download – wie jedes andere Windows-Programm – nur noch installiert werden. Anschließend stehen sie in Garmin BaseCamp zur Verfügung und lassen sich mit Garmin MapInstall (siehe unten) auf das Garmin-Navi kopieren.

"gmapsupp.img" Dateien lassen sich ohne Umwege direkt auf das GPS-Gerät kopieren, am besten auf die Speicherkarte (Verzeichnis: :\Garmin). Die "gmapsupp.img" Datei sollte vor dem Kopiervorgang aber unbedingt umbenannt werden, z.B. als "openmtbmap_alpen.img". Dann wird eine eventuell schon vorhandene "gmapsupp.img" Datei nicht überschrieben, außerdem herrscht Ordnung und einzelne Karten lassen sich einfach löschen.

Ein Exkurs zu den Dateiformaten. Computer-Laien stehen nach dem Download einer OSM-Karte schnell vor der Frage: Was soll ich mit dieser komischen Datei? Schließlich liegen sie in teils ungewöhnlichen Formaten auf der Festplatte, z.B. als zip, gzip, bzip, tar, 7z oder cab Dateien. Aber keine Angst, entsprechende Freeware-Programme können diese Dateien entpacken und einsatzbereit machen. Beispiele: 7-Zip, PowerArchiver.

6. Vergleich unterschiedlicher Karten

Die folgende Fotostrecke zeigt unterschiedliche Karten für Garmin-Geräte (Screenshots aus Garmin BaseCamp, gleicher Maßstab, Detaillierung "am höchsten", Ausschnitt: Jochberg/Walchensee/Bayern):

  • Garmin City Navigator Straßenkarte

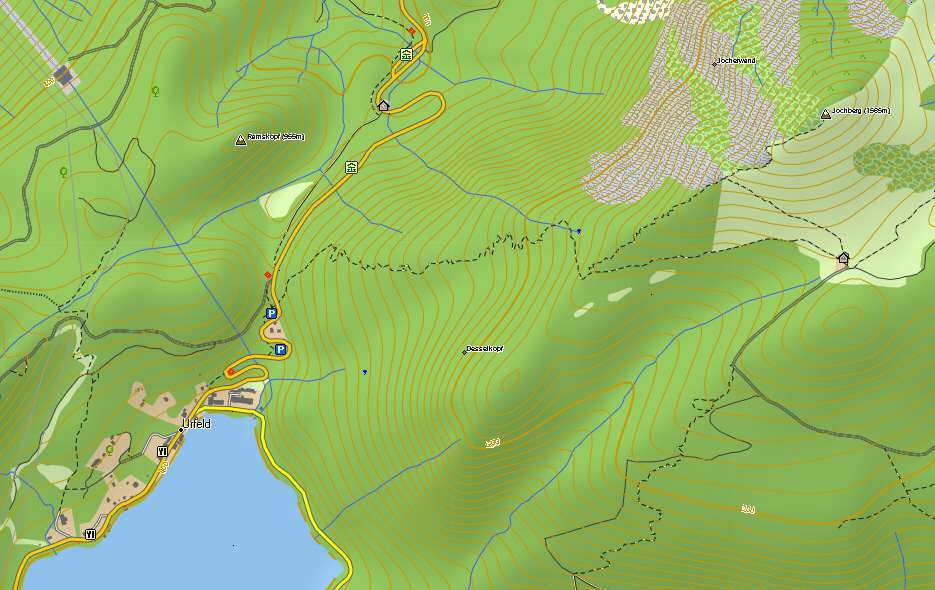

  • Garmin Topo Deutschland v7 Pro
  • Garmin Topo Deutschland V7 Pro Winterkarte
  • Garmin Transalpin 2012

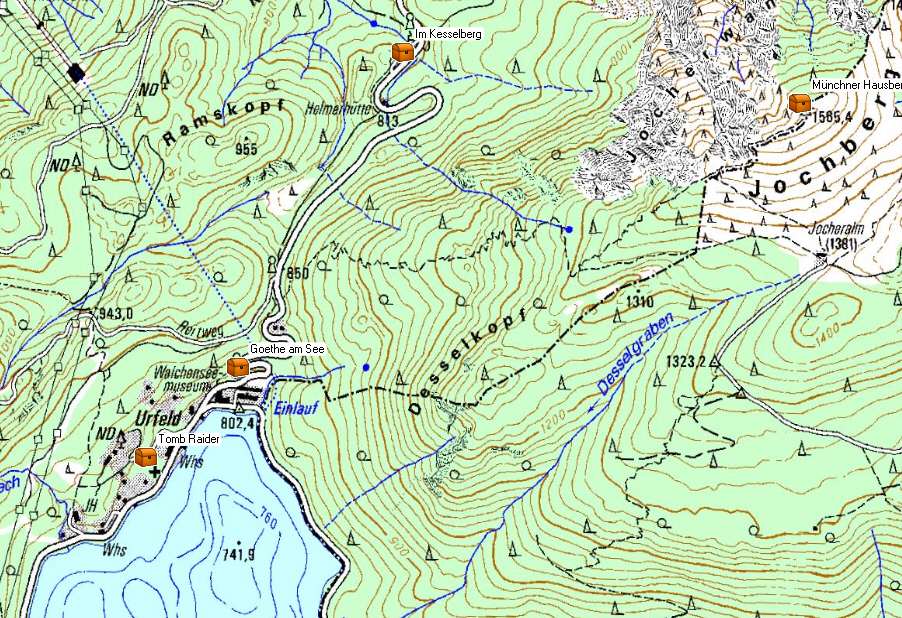

  • Garmin BirdsEye Select Rasterkarte

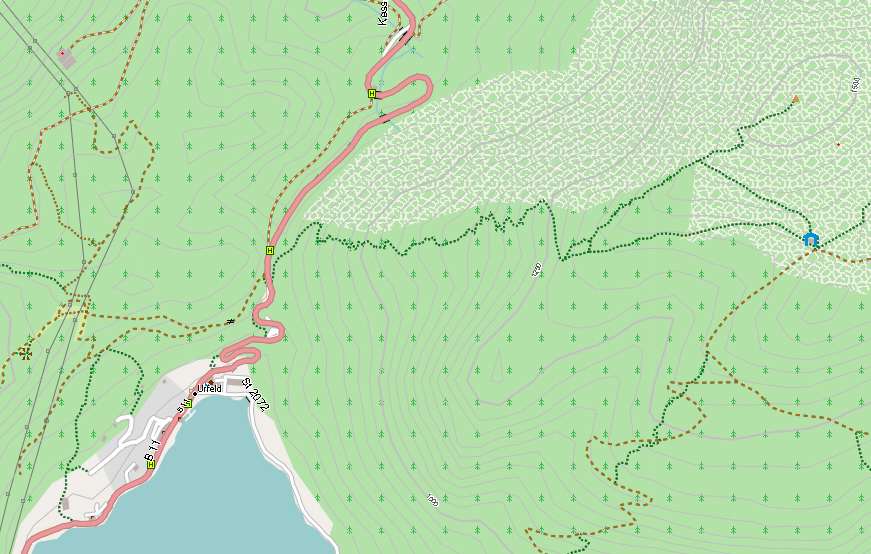

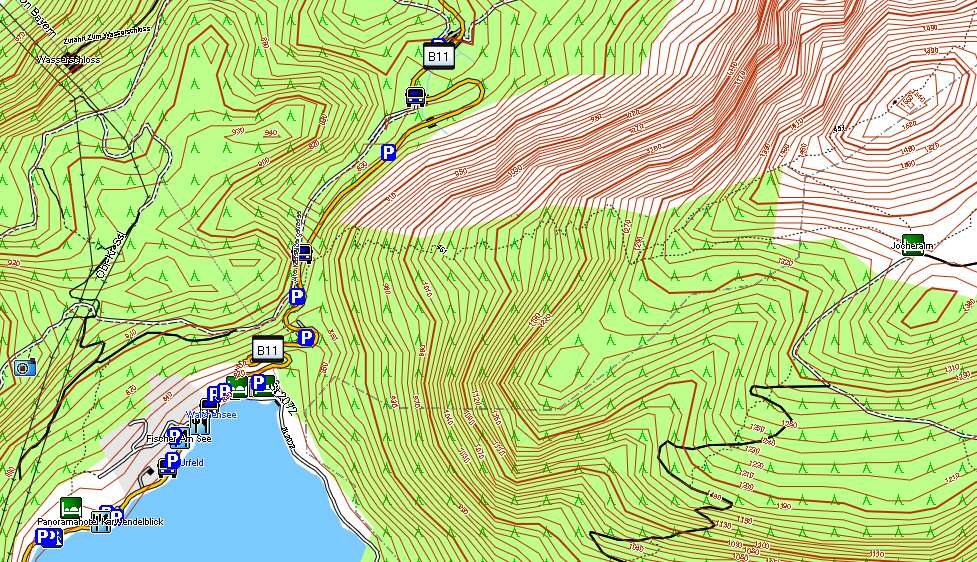

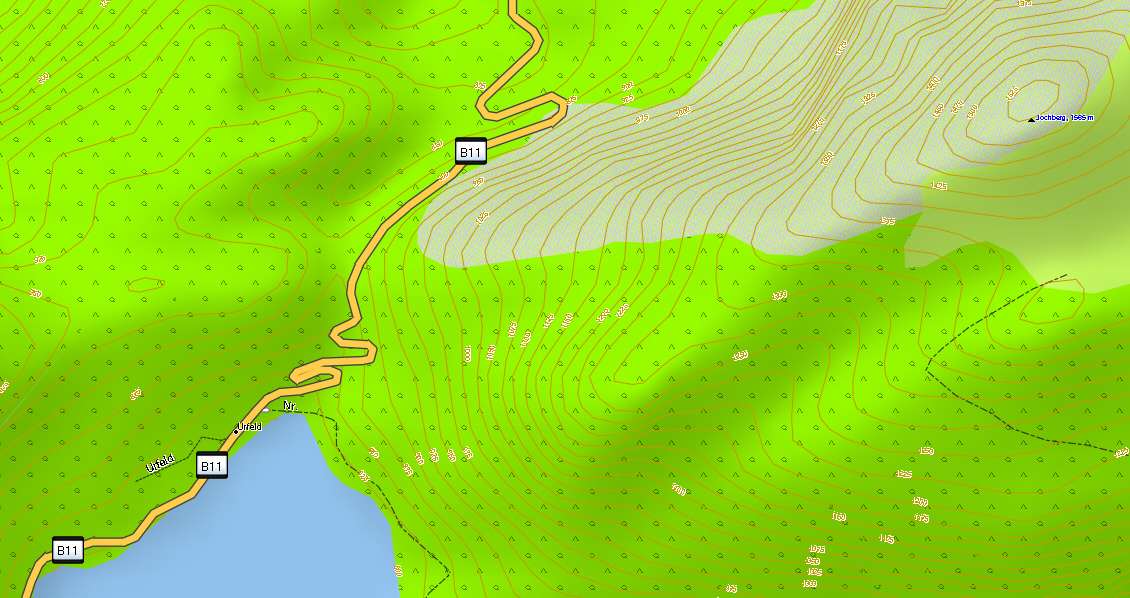

  • OSM Freizeitkarte Deutschland

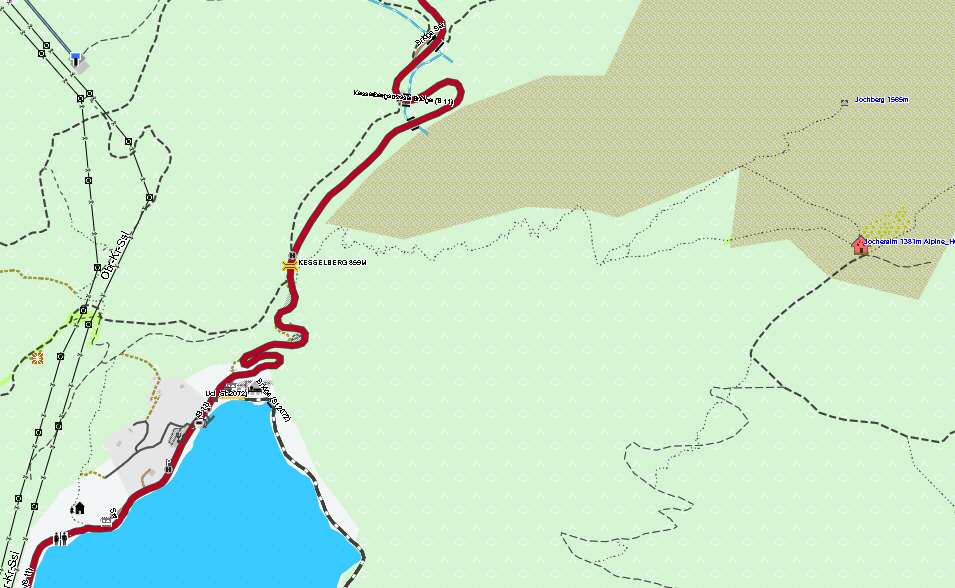

  • OSM Velomap Bayern

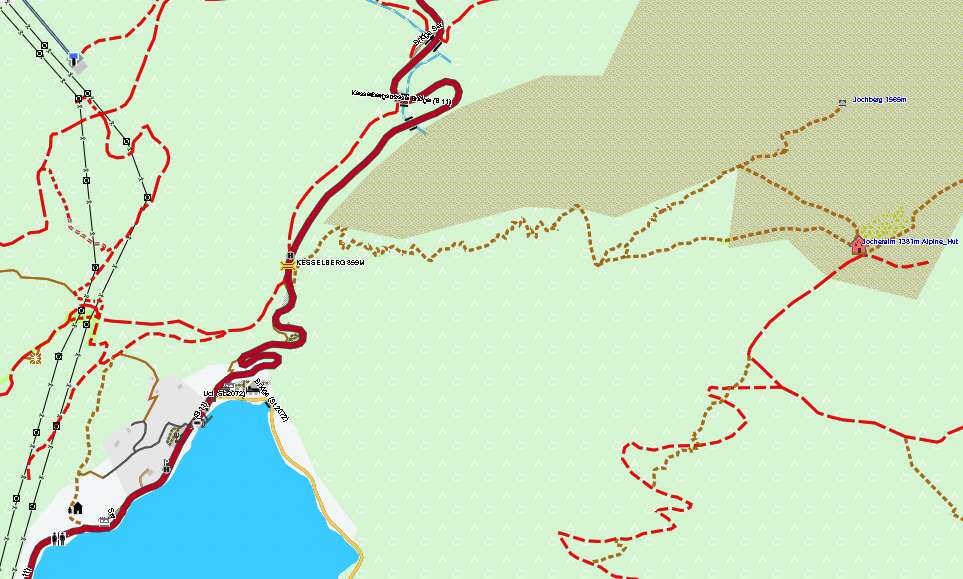

  • OSM OpenMTBMap

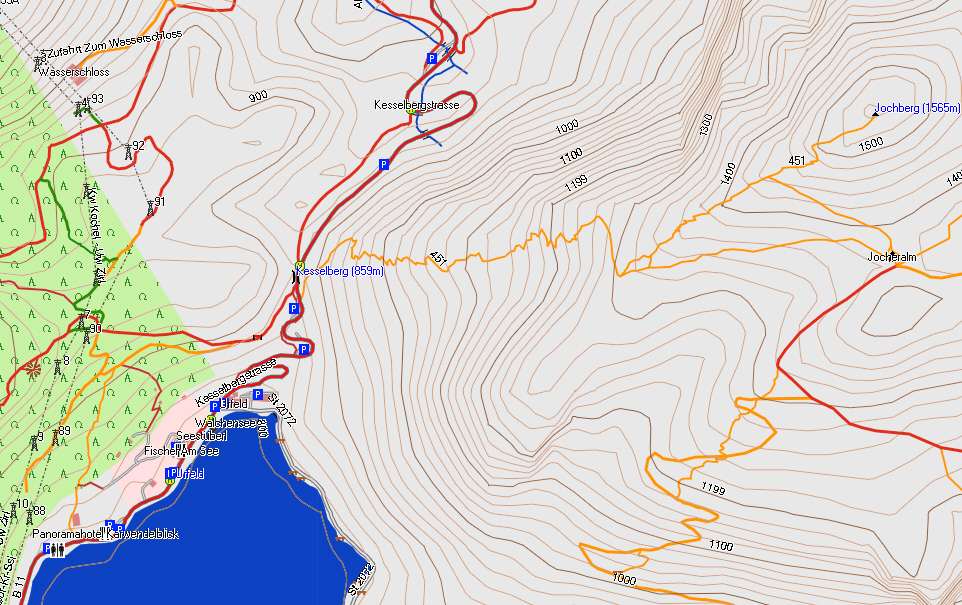

  • OSM Nops Reit-/Wanderkarte

Fotostrecke Karten für Garmin-Geräte (anklicken)

7. Installation von Vektorkarten mit dem Programm Garmin MapInstall

Sind die Straßenkarten oder topographischen Karten erst einmal auf PC oder Laptop installiert, ist der Rest ein Kinderspiel. Zum Übertragen der Karten auf das GPS-Gerät erfolgt mit dem Programm Garmin MapInstall (siehe auch: Sicherung, Updates, Software). Wie der Name schon sagt, MapInstall dient ausschließlich zum Installieren von Karten. Die Anwendung wird direkt aus Garmin BaseCamp (Garmins Programm zum Planen und Verwalten von Touren) oder direkt über die Windows-Benutzeroberfläche gestartet.

Folgende Vorgehensweise zum Installieren hat sich bewährt:

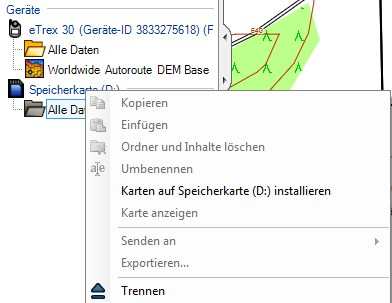

Garmin Oregon 600 in BaseCamp

Garmin Oregon 600 in BaseCamp (O600EXT: Speicherkarte)

  • GPS-Gerät mit PC verbinden, Massenspeichermodus aktivieren.
  • Garmin BaseCamp starten.
  • Warten, bis das Gerät links aufgelistet wird (Abbildung rechts).

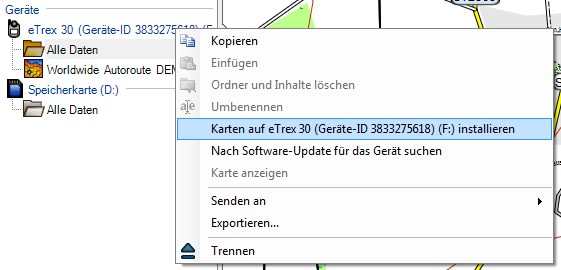

  • Den Speicherort (Interner Speicher oder Benutzerdaten) mit rechts anklicken (Benutzerdaten = Speicherkarte).
  • Den Eintrag "Karten auf ….. installieren" anklicken.

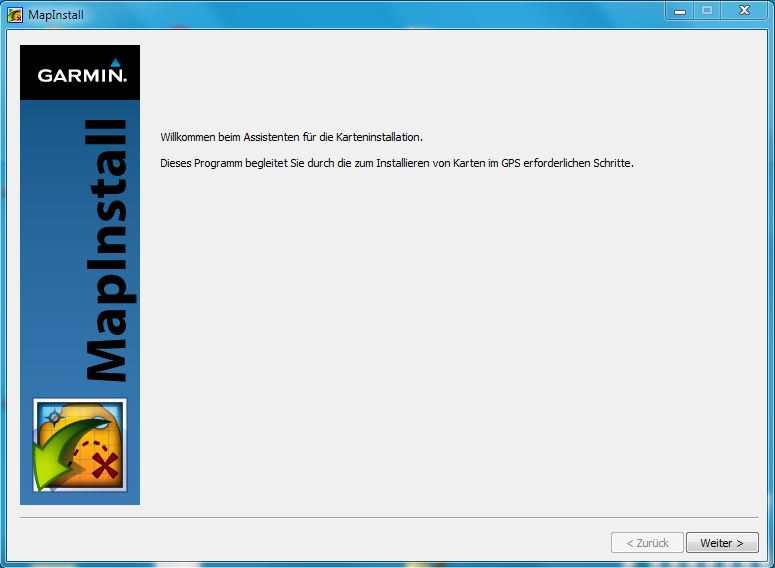

  • MapInstall startet.

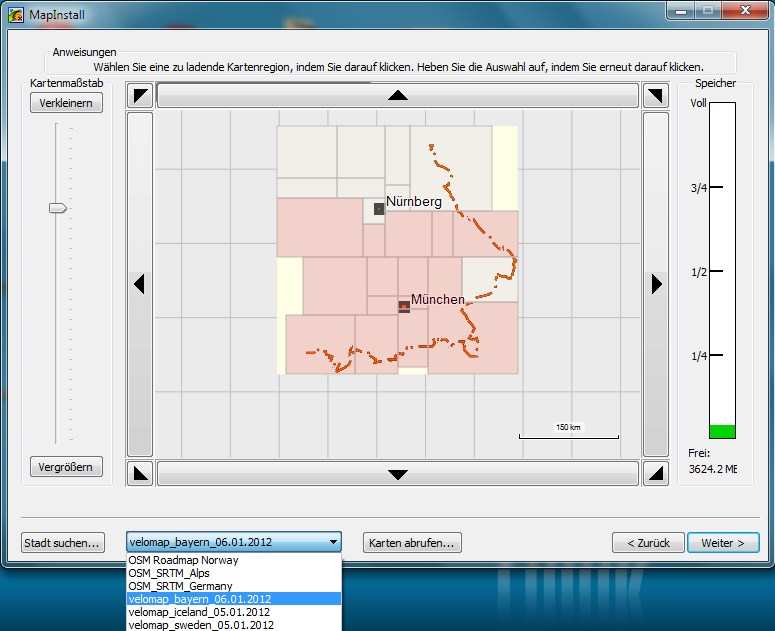

  • Die weitere Vorgehensweise zeigt die Fotostrecke.

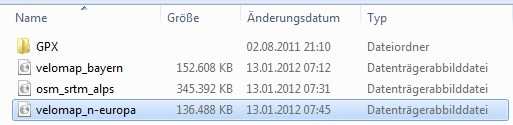

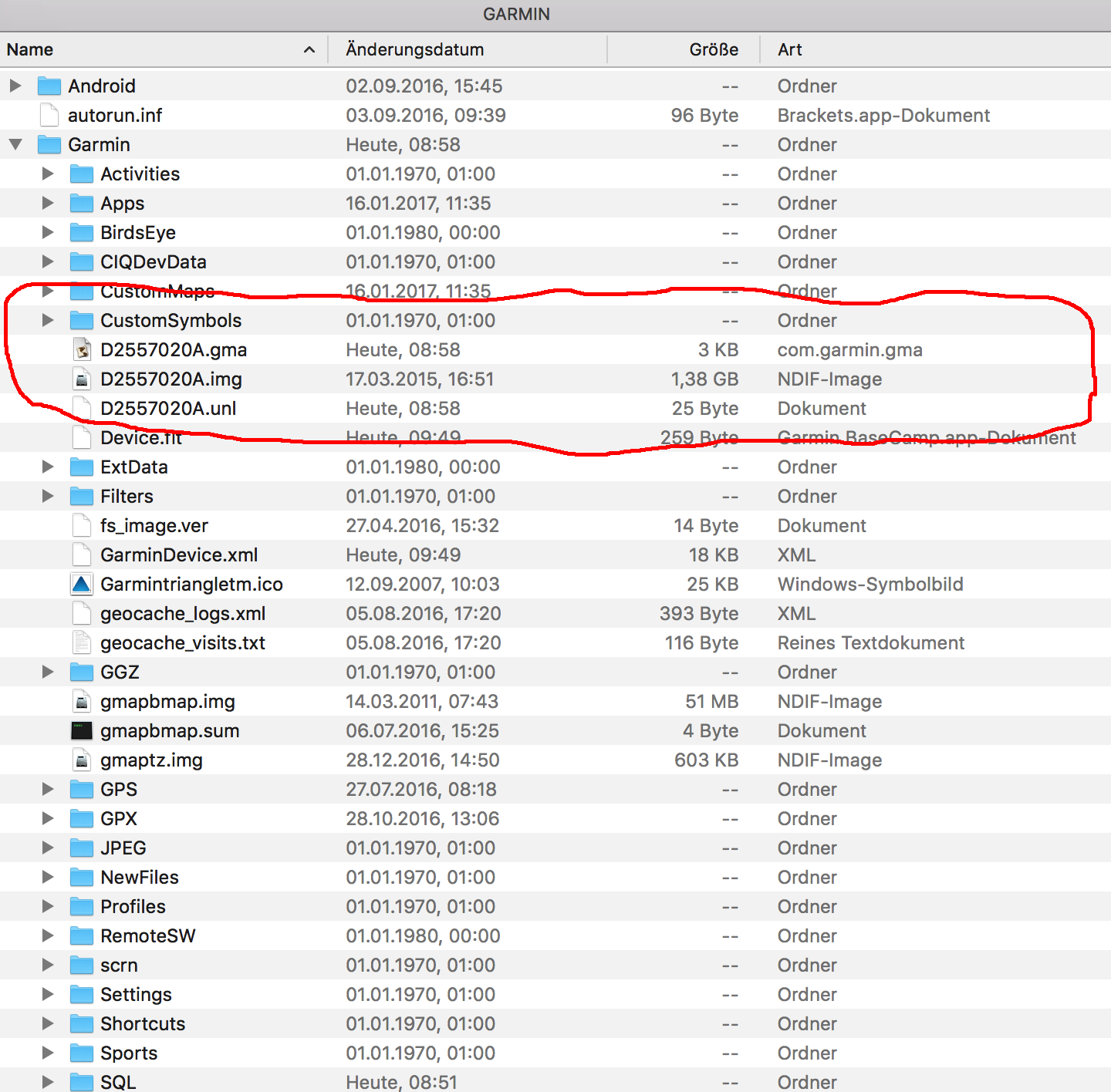

  • MapInstall speichert die Karten mit der richtigen Bezeichnung, z.B. openmtbmap_hessen_07.05.2015, openmtbmap_bayern_07.05.2015 (wenn eine Region nicht mehr benötigt wird, kann man sie gezielt per Windows-Explorer löschen.

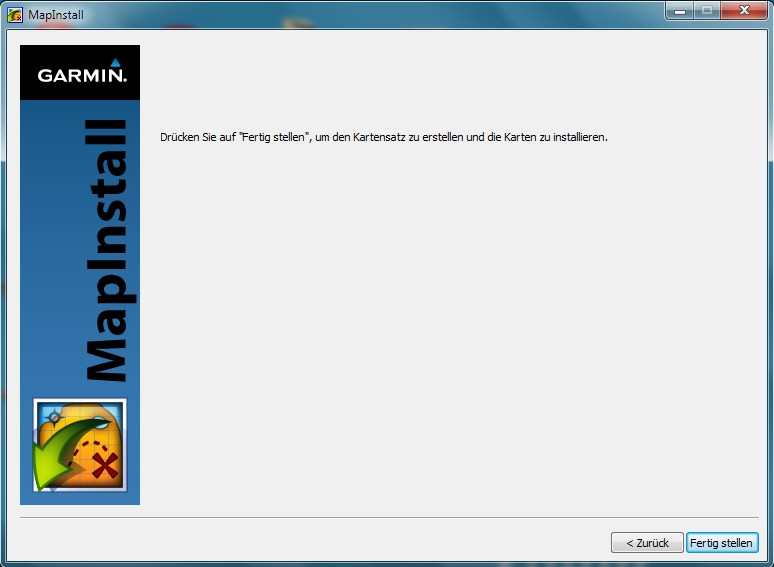

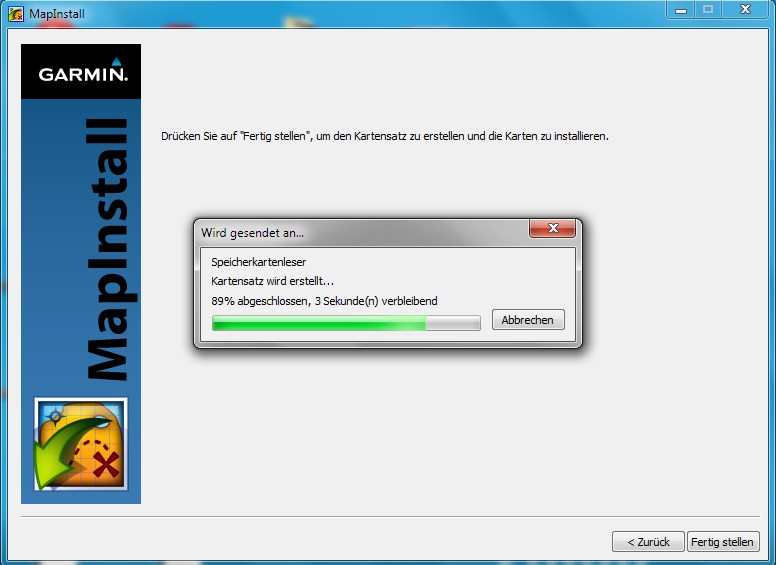

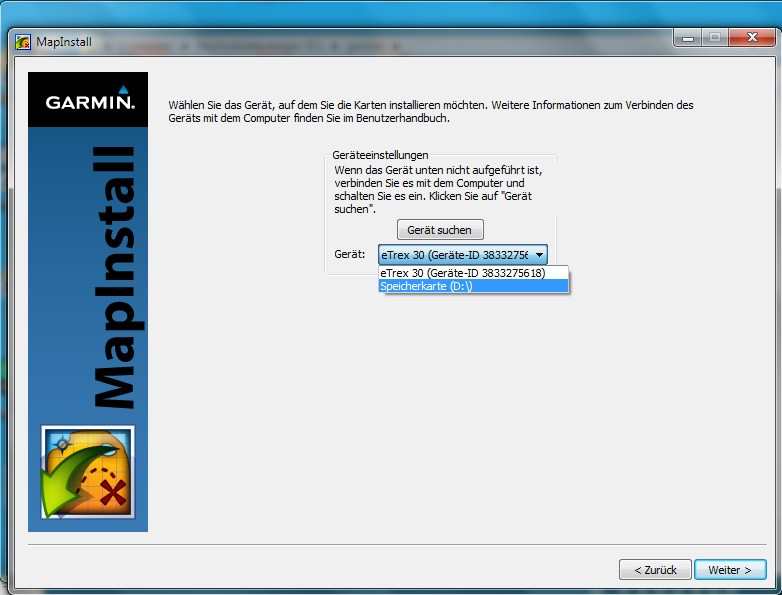

Fotostrecke: Installation von OpenStreetMap-Karten auf einem Garmin Oregon 600

(Für weitere Informationen ANKLICKEN!)

Tipps:

  • Karten möglichst auf der Speicherkarte installieren. Falls die Karte irgendeinen Fehler hat, startet das GPS-Gerät unter Umständen nicht mehr. Und in diesem Fall muss die Speicherkarte einfach nur entfernt werden und das Problem ist gelöst. Diese Strategie empfiehlt sich vor allem für Karten "unbekannter" Herkunft.
  • Aufpassen: gmapsupp.img Dateien umbenennt, z.B. in OSM_Schweden, in jedem Speicherbereich ist nur eine Karte mit der Bezeichnung "gmapsupp" möglich.
  • Um den Installationsprozess etwas zu beschleunigen, die Speicherkarte aus dem Gerät entfernen und in einen separaten Speicherkartenleser stecken. Falls es sich um eine neue Speicherkarte handelt, muss mit dem Windows-Explorer noch das Verzeichnis :\Garmin angelegt werden.
  • Nicht zu viele Karten installieren, das Gerät kann langsamer werden. Wer beispielsweise eine längere Reise plant, sollte mehrere Speicherkarten bespielen und sie entsprechend austauschen.
  • Obergrenzen beachten. Auf den Geräten lassen sich jeweils rund 4.000 Kacheln von Vektorkarten installieren. Dabei die Gesamtanzahl im internen und externen Speicher beachten. Jede img-Kartendatei enthält eine unterschiedliche Anzahl an Kacheln, außerdem darf jede img-Datei maximal 4 GB groß sein.
